ドレン回収システム - JCS型／DT型 -

• 高圧から真空まで条件に応じて最適なシステム設計をします。
• ドレンの発生量の変動に100％対応します。
• 回収に必要な動力は最少、回収熱量は最大となります。
• シンプルで安全なシステムを提供します。

ジェットサーキュレータ JCS型

シンプルな設計でランニングコストは最少
多連式により条件にあわせた多用なシステム

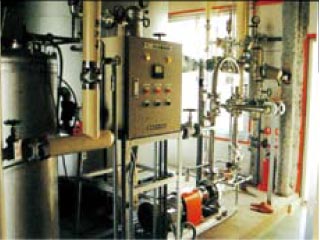

＜基本型＞

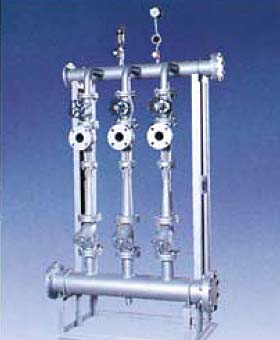

＜多連型＞

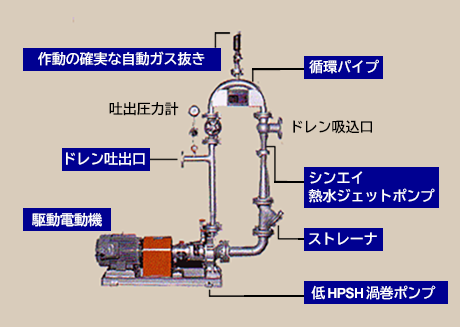

シンエイ熱水ジェットポンプ

吸込み、昇圧性能が抜群です

ストレーナ

ドレン回収管中のゴミやスケールがポンプに流入するのを防ぎます

低HPSH渦巻ポンプ

化学プラントで試された信頼性の高い、高温、高圧ポンプです

作動の確実な自動ガス抜き

起動時の空気抜き、運転時の非凝縮ガス抜きを自動的に行い、キャピテーションを防止します

ドレン吐出口

吸込んだ量だけドレンが流出します

駆動電動機

動力は最小です

循環パイプ

ジェット流を作る駆動水が循環します

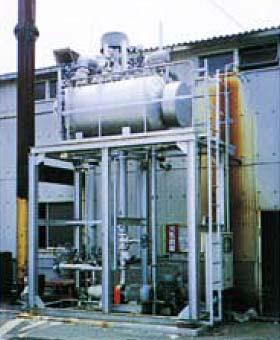

ドレンフィーダ DT型

高差圧、大流量時に
安定回収できるシステムです

DT型ドレンフィーダは、圧力調整機能を持った圧力容器と高温ポンプとの組合せです。
回収ドレンとボイラとの差圧が大きな時とか、回収ドレン量が大量で変動の大きい場合に適しています。
回収量～100^T/_H、回収差圧～2MPa

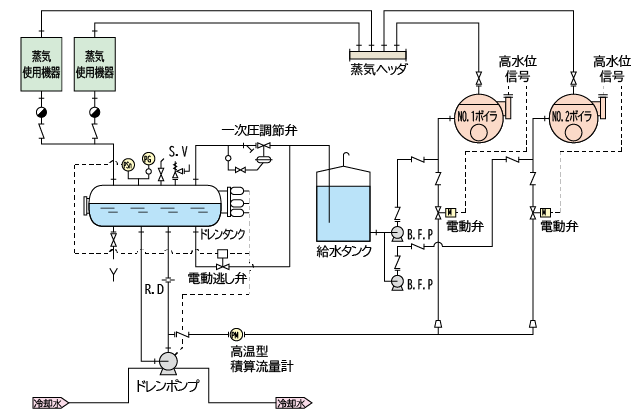

DT型システム構成例

ドレン回収システムの適用分野

特に次のような分野でお使いいただいています。
